A öğütücü Gevşek ham maddeleri ekstrüzyon, kesme ve öğütme işlemleri yoluyla eşit şekilli peletlere dönüştüren önemli bir ekipman parçasıdır. Biyokütle enerjisi, kimyasal işleme, gıda üretimi, ilaç ve tarımsal yem endüstrilerinde yaygın olarak kullanılmaktadır. Temel işlevi, içinz kirliliğini ve nakliye kayıplarını azaltırken malzemenin akışkanlığını, yığın yoğunluğunu ve kullanım stabilitesini arttırmaktır. Düzgün yapılandırılmış bir granülatör, ham madde kullanımını şu şekilde geliştirebilir: %15 ila %30 ve pelet oluşum oranlarını yukarıda tutun %95 Bu da onu modern pelet üretim hatlarının teknik temel taşı haline getiriyor.
Temel Çalışma Prensibi: Hammaddeden Bitmiş Peletlere Kadar Dört Aşamalı Bir Süreç
Granülatörün çalışması dört sürekli aşamaya ayrılabilir: besleme hazırlığı, ekstrüzyonla şekillendirme, boy kesme ve öğütme/boyutlandırma. Her aşamadaki proses parametreleri, nihai peletlerin fiziksel özelliklerini ve görünüm kalitesini doğrudan belirler.
Yem Hazırlama Aşaması
Hammaddeler ilk önce titreşimli besleyiciler aracılığıyla makineye eşit şekilde beslenir. Daha yüksek nem içeriğine sahip malzemeler için, ana üniteye girmeden önce, içindeki nemin kontrol edilmesi için ön kurutma işlemi gereklidir. %8 ila %15 ekstrüzyon sırasında duvar yapışmasını veya gevşek içinpak oluşumunu önlemek için. Besleme hızı stabilitesi, çıktı dalgalanmalarını doğrudan etkiler; tipik olarak besleme sapmasının belirli bir aralıkta kontrol edilmesini gerektirir. ±%5 ayarlanan değerin
Ekstrüzyon Şekillendirme Aşaması
Malzeme, çift dönen silindir veya vidanın güçlü sıkıştırması altında kalıp deliklerinden geçirilerek sürekli şeritler oluşturulur. Temel kontrol parametreleri şunları içerir:
- Silindir boşluğu: 0,5 mm ila 2,0 mm ; çok küçük olması aşınmayı hızlandırır, çok büyük olması ise yetersiz pelet yoğunluğuna neden olur
- Ekstrüzyon sıcaklığı: 60°C ila 120°C , malzemenin erime özelliklerine göre dinamik olarak ayarlanır
- Kalıp deliği uzunluğunun çapa oranı: 3:1 ila 8:1 ; daha yüksek oranlar pelet kompaktlığını artırır ancak enerji tüketimini orantılı olarak artırır
- Ana moiçinr gücü: ortak konfigürasyonlar arasında değişir 55 kW'tan 90 kW'a kapasite aralıklarına karşılık gelen 200 kg/saat ila 800 kg/saat
Boy Kesme ve Taşlama/Ebatlama
Şerit malzeme, alaşım kesme bıçakları ile belirlenen uzunluklarda kesilir, ardından yüzey bitirme işlemi için taşlama bölgesine girer. Bıçak hızı genellikle arasında ayarlanır. 800 ve 1500 rpm ve değişken frekanslı hız kontrolü ile hassas pelet uzunluğu kontrolü 2 mm'den 30 mm'ye ulaşılabilir. Öğütülmüş peletlerin sınıflandırma için titreşimli bir elekten geçmesi gerekir; elek açıklığı genellikle 1,2 kez Bitmiş peletlerin boyut konsantrasyonunu sağlamak için hedef parçacık boyutunu üst sınır olarak kullanın.
Tipik Ekipman Konfigürasyonu ve Performans Parametresi Karşılaştırması

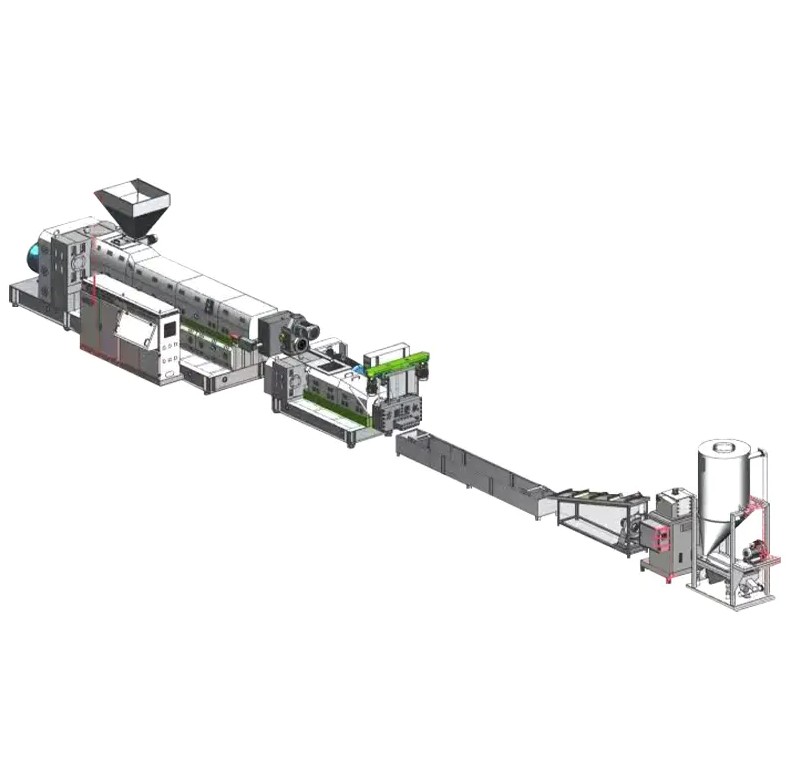

Tam bir pelet üretim hattı bir ana makine, yardımcı ekipman ve destek sistemlerinden oluşur. Her birimin seçimi ham madde özelliklerine, kapasite hedeflerine ve bitmiş ürün spesifikasyonlarına uygun olmalıdır. Aşağıdaki tabloda ortak yapılandırma şemalarının performans parametreleri karşılaştırılmaktadır.
| Ekipman Birimi | Temel Özellikler | Performans Göstergeleri | Fonksiyon Açıklaması |
|---|---|---|---|
| Ana Ekstruder | Vida çapı 175 mm, redüksiyon oranı 1:20 | Motorlululu 90 kW , kapasite 500 kg/saat | Çekirdek ekstrüzyon şekillendirme ünitesi |
| Sıkıştırma Besleyici Silosu | Hacim 720 L, değişken frekans kontrolü | Motorlululu 55 kW , besleme homojenliği ±%3 | Ön arıtma ve stabil besleme |
| Konveyör Bant Besleyici | Uzunluk 5 m, bant genişliği 600 mm | Taşıma hızı 0,5 ila 2,0 m/s | Film veya gevşek malzemenin sürekli taşınması |
| Yardımcı Ekstruder | Vida çapı 175 mm, tek ekranlı pafta kafası | Motorlululu 30 kW yardımcı plastikleştirme | Kompaktlığı artırmak için ikincil ekstrüzyon |
| Soğutma Suyu Tankı | Paslanmaz çelik, uzunluk 4 m | Su sıcaklığı kontrolü 15°C ila 25°C | Yapışmayı önlemek için hızlı şekillendirme |
| Üfleme Kurutma Rafı | Yüksek basınçlı fan, paslanmaz çelik yapı 2,5 m | Hava basıncı ≥3000 Pa | Kalan yüzey nemini giderin |
| Portal Peletleyici | Alaşımlı ocak bıçakları, değişken frekanslı hız kontrolü | Hız 800 ila 1500 rpm | Uzunluğa göre hassas kesim |
| Paslanmaz Çelik Depolama Kutusu | Yüksek basınçlı fan taşıma, hacim 1 m³ | Depolama kapasitesi 500 kg | Bitmiş ürünün tamponlanması ve homojenleştirilmesi |
Tabloda gösterildiği gibi, ana ekstruder ile sıkıştırma besleyici silosu arasındaki güç oranı yaklaşık olarak 1.6:1 , çıktıyı sağlarken sabit ekstrüzyon basıncını korumak için mühendislik uygulamalarıyla doğrulanmış bir oran. Soğutma tankı uzunluğunun hat hızıyla eşleştirilmesi de aynı derecede önemlidir: 5 m/dak 4 m'lik bir tank yaklaşık olarak sağlar 48 saniye malzeme yüzey sıcaklığını aşağıdakinin altına düşürmek için yeterli soğuma kalma süresi 40°C sonraki kesme işlemleri için şekillendirme gereksinimlerini karşılar.
Beş Temel Uygulama Alanı: Peletleme Teknolojisinin Gerçek Dünyadaki Mühendislik Değeri
Teknik değeri öğütücüs sektörler arası uyum sağlama yetenekleriyle kanıtlanmıştır. Aşağıdaki beş alan, peletleme işlemlerinin getirdiği spesifik verimlilik kazanımlarını göstermektedir:
Biyokütle Enerjisi Sektörü
Tarım ve ormancılık atıklarının biyokütle pelet yakıtına sıkıştırılması, kalorifik değeri 4000 ila 4800 kcal/kg orta dereceli bitümlü kömür seviyelerine yaklaşıyor. Pelet yakıtının yanma verimliliği %20 ila %30 Toz emisyonları %30'un üzerinde azaltılarak, gevşek malzemenin doğrudan yakılmasından daha yüksek %60 . Saatlik çıktısı olan bir üretim hattı 1 ton işleyebilir 3000 ton yıllık olarak saman veya ağaç talaşı miktarı, yaklaşık olarak değiştirilmesine eşdeğer 1500 ton standart kömür.
Kimya ve Plastik Geri Dönüşüm Sektörü
Atık plastik film, yıkanıp parçalandıktan sonra geri dönüşüm için granülatöre girer. Geri dönüştürülmüş peletlerin erime indeksi, %85 ila %95 işlenmemiş malzemeden. Örnek olarak PP film geri dönüşümünü ele alırsak, granülasyon sonrası kütle yoğunluğu artar. 0,15 g/cm³ gevşek malzeme için 0,55 g/cm³ nakliye maliyetlerini yaklaşık olarak azaltır %70 ve depo alanı doluluğu %65 .
Gıda Sanayi Sektörü
Tahılın derinlemesine işlenmesinde granülatörler, ekstrüde edilmiş peletler veya yeniden yapılandırılmış pirinç üretmek için kullanılır. Peletleme, rehidrasyon süresini şu şekilde azaltır: %40 ve tat homojenliğini önemli ölçüde artırır. Örneğin ekstrüzyon granülasyonundan sonra mısır nişastasının soğuk sudaki çözünürlüğü artar. %8 to %35 , uygulama senaryolarını büyük ölçüde genişletiyor.
İlaç Formülasyon Sektörü
Islak veya kuru granülasyondan sonra ilaç tozu peletleri gelişmiş akışkanlık gösterir: durma açısı 45° ila 55° gevşek toz için 25° ila 35° akışkanlığı iki kattan fazla artırır. Bu, sonraki tablet sıkıştırma işlemlerinin tablet ağırlığı değişimini azaltmasını sağlar. ±7% to ±%3 , oral katı preparatların dozaj doğruluğunun etkili bir şekilde sağlanması.
Tarımsal Yem Sektörü
Yem peletlemesinden sonra hayvanların yem tüketimi artar %10 ila %15 ve yem dönüşüm oranı şu kadar artar: %8 to 12% . Bu arada, taşıma sırasında pelet yemin tozlanma oranı da aşağıda kalıyor %3 , tipik olarak yüksek olan gevşek ilerleme kaybı oranlarıyla karşılaştırıldığında %15 ila %20 . Yıllık üretimi olan bir yem işletmesi için 100.000 ton Peletleme proseslerinin benimsenmesi ham madde israfını yaklaşık olarak azaltabilir 12.000 ton yıllık.
Seçim ve Yapılandırma Önerileri: Hammadde Özelliklerini Kapasite Hedefleriyle Eşleştirmeye Yönelik Pratik Kılavuz
Bir granülatör satın alırken işletmelerin dört boyutu kapsamlı bir şekilde değerlendirmesi gerekir: hammadde özellikleri, kapasite gereksinimleri, bitmiş ürün özellikleri ve enerji bütçeleri. Aşağıdakiler önemli seçim noktalarıdır:
- Hammadde Uyumluluğu : Fiber bazlı malzemeler silindir tipi granülatörlere öncelik vermeli, termoplastik malzemeler ise vidalı ekstrüzyon türleri için daha uygundur; nem içeriği aşan malzemeler %20 ön kurutma sistemleri ile donatılmış olmalıdır
- Kapasite Ölçeklendirme : Laboratuar terazisi seçimleri 10 ila 50 kg/saat ekipman, pilot hatlar seçimi 100 ila 300 kg/saat ve endüstriyel seri üretim hatları yukarıdaki konfigürasyonları seçer 500 kg/saat
- Kalıp Deliği Seçimi : Biyokütle peletleri yaygın olarak kullanılır 6 mm'den 8 mm'ye açıklıklar, yem peletleri çoğunlukla kullanılır 3 mm'den 5 mm'ye ve plastik geri dönüştürülmüş peletler, aşağıdaki enjeksiyon kalıplama makinesi vida spesifikasyonlarına göre seçilir. 2 mm'den 4 mm'ye
- Sıcaklık Kontrol Hassasiyeti : Sıcaklık kontrolörleri aşağıdaki hassasiyeti sağlamalıdır: ±1°C lokal aşırı ısınmayı ve malzeme bozulmasını önlemek için çok bölgeli bağımsız sıcaklık kontrolü ile
- Bıçak Malzemesi : Cam elyafı veya yüksek sertlikte dolgu maddeleri içeren malzemeleri işlerken alaşımlı çelik veya karbür bıçaklar kullanılmalıdır; takım çeliği bıçakları geleneksel malzemeler için yeterlidir
Ayrıca çift ekran değiştiriciyle donatılmış modellere öncelik verilmesi önerilir. Çift ekranlı tasarım, makineyi durdurmadan ekran geçişine olanak tanır ve ekran değişimlerinden kaynaklanan çıktı kayıplarını azaltır. %8 to 12% tek ekranlı modellerde aşağıya %1 — özellikle sürekli üretim için kritik öneme sahiptir.
Çalıştırma ve Bakım Esasları: Ekipman Ömrünü Uzatmak ve Pelet Kalitesini Sağlamak İçin Temel Önlemler
Kararlı granülatör çalışması standartlaştırılmış bakım stratejilerine bağlıdır. Aşağıdaki bakım döngüleri ve inceleme öğeleri sektördeki en iyi uygulamalar temel alınarak derlenmiştir:
| Bileşen Adı | Denetim Döngüsü | Bakım İçeriği | Kabul Kriterleri |
|---|---|---|---|
| Vida ve Namlu | Her 500 çalışma saati | Açıklığı ölçün, karbon birikintilerini temizleyin | Gümrükleme ≤0,3 mm |
| Kalıp Eleği Filtresi | Her shift or when pressure differential exceeds limits | Ekranı değiştirin veya temizleyin | Basınç farkı ≤5 MPa |
| Kesme Bıçağı Düzeneği | Her 200 çalışma saati | Kenar aşınmasını inceleyin, açıklığı ayarlayın | Kenar yuvarlama ≤0,1 mm |
| Şanzıman Yağı | Her 6 ay | Numune testi, eskimiş yağı değiştirin | Asit değeri ≤1,0 mgKOH/g |
| Sıcaklık Kontrol Sistemi | Aylık | Termokuplları kalibre edin, ısıtma elemanlarını inceleyin | Sapma ±1°C |
Yukarıdaki bakım planına sıkı sıkıya bağlı kalmak, arızalar arasındaki ortalama süreyi (MTBF) ortalama 800 saat bitti 1500 saat ekipman arızalarından kaynaklanan pelet kalitesi dalgalanmalarını kontrol ederken ±%2 .
Sektörün Görünümü: Peletleme Teknolojisinin Akıllı ve Yeşil Evrimi
Granülatör teknoloji, makineleşmeden dijitalleşmeye, yüksek enerji tüketiminden düşük karbona doğru derin bir dönüşüm yaşıyor. Bir sonraki içinde 3 ila 5 yıl aşağıdaki trendler endüstri ortamını yeniden şekillendirecek:
- Akıllı Uyarlanabilir Kontrol : Gerçek zamanlı malzeme özelliklerine dayalı ekstrüzyon parametresi öz düzenleme sistemleri, başlangıç hata ayıklama süresini 2 ila 3 saat altına 20 dakika
- Atık Isı Geri Kazanımı ve Enerji Optimizasyonu : Hammaddenin ön ısıtılması için soğutma ve sertleştirme bölümlerinden gelen atık ısının kullanılması genel enerji tüketimini şu şekilde azaltabilir: %18 ila %25
- Modüler Hızlı Değişim : Pafta kafalarının ve bıçak düzeneklerinin modüler tasarımı, ürün spesifikasyonu değiştirme süresini azaltır. 4 saat to 30 dakika Küçük partili, çok çeşitli üretimin ekonomisini iyileştirmek
- Tam Yaşam Döngüsü Veri İzlenebilirliği : Her bir pelet partisi için üretim parametreleri, hammadde partileri ve kalite kontrol sonuçları, gıda ve ilaç endüstrilerinin uyumluluk denetimi gereksinimlerini karşılayarak blockchain'e tamamen kaydedilir.
Özetle, peletleme üretiminin temel ekipmanı olan granülatörün teknik olgunluğu ve konfigürasyon rasyonelliği, malzeme dönüştürme verimliliğini, bitmiş ürün kalitesi istikrarını ve üretim işletme maliyetlerini doğrudan belirler. İşletmeler, hammadde özelliklerini ekipman parametreleriyle tam olarak eşleştirerek, önleyici bakım stratejileri uygulayarak ve akıllı yükseltme trendlerine ayak uydurarak, biyokütle enerjisi, kimyasal geri dönüşüm, gıda ve ilaç ve tarımsal yem dahil olmak üzere birçok alanda verimli, standart ve sürdürülebilir pelet üretimi elde edebilir.
