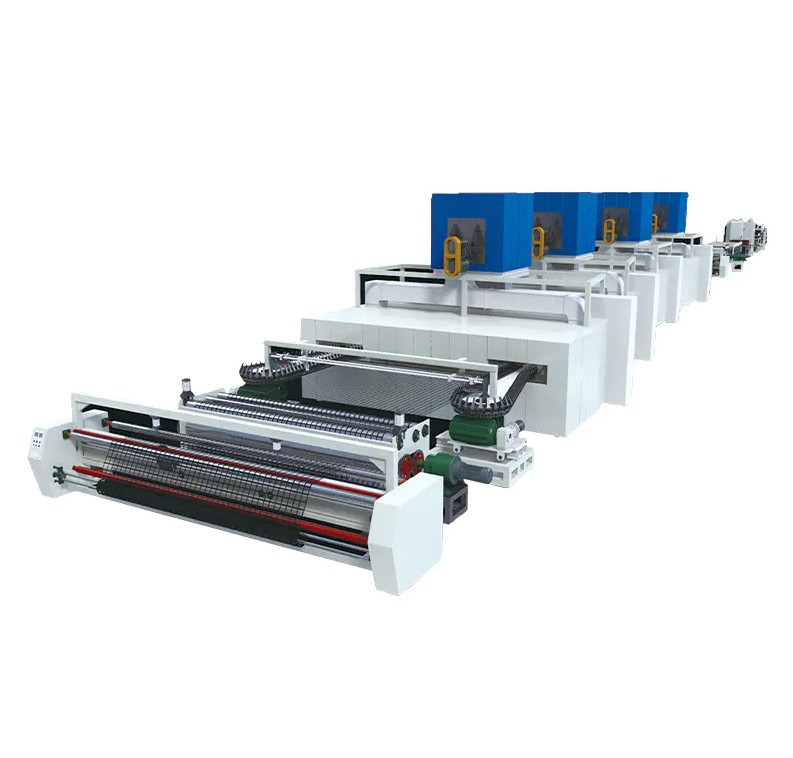

A çift yönlü geogrid üretim hattı polipropilen (PP) veya polietilen (PE) levhaları oiçinmatik germe ve kaynak işlemleriyle her iki yönde yüksek çekme mukavemetine sahip ızgara yapılı malzemelere dönüştürür. Bu üretim hattı, geogridlerin mekanik özelliklerini, boyutsal kararlılığını ve mühendislik uygulanabilirliğini doğrudan belirleyerek onu yol güçlendirme, yumuşak zemin işleme ve eğim koruma uygulamaları için yeri doldurulamaz bir üretim temeli haline getirir.
Temel Teknik Prensipler ve Süreç Akışı
Hammadde Ekstrüzyonu ve Sac Oluşumu
Üretim hattı, PP veya PE peletlerinin bir ekstruder aracılığıyla ısıtılıp eritilmesiyle başlar; bu daha sonra bir T-kalıp aracılığıyla tekdüze tabakalar oluşturur. Ekstrüzyon sıcaklığı tipik olarak aşağıdakiler arasında kontrol edilir: 200°C ve 240°C , eriyik akış hızı (MFR) aynı aralıkta tutularak 1,5 ila 3,0 g/10 dakika tabakalarda düzenli moleküler zincir düzenlemesi sağlamak ve sonraki çift eksenli gerilme için zemin hazırlamak.
Perforasyon ve Çift Eksenli Germe
Hassas delme işleminin ardından sac çift eksenli germe ünitesine girer. Boyuna esneme oranı genellikle 5 ila 8 kez enine esneme oranı arasında değişirken 4 ila 6 kez . Germe sıcaklığını kontrol ederek 120°C ila 160°C polimer zincirleri her iki yönde de yüksek oranda yönlendirilir ve mükemmel mekanik özelliklere sahip bir ızgara yapısı oluşturur. Tipik ürünler, boyuna çekme mukavemetlerine ulaşır 30 kN/m ila 120 kN/m ve enine çekme mukavemetleri 30 kN/m ila 120 kN/m .
Isı Ayarı ve Sarma
Gerilmiş geogrid, iç gerilimleri ortadan kaldırmak için ısı ayarına tabi tutulur ve ayar sıcaklıkları genellikle 140°C ve 170°C bir süreliğine 2 ila 5 saniye . Daha sonra otomatik bir sarıcı tarafından belirtilen uzunluklarda sarılmadan önce oda sıcaklığına ulaşmak için soğutma silindirlerinden geçer. Tüm üretim hattı şu hızlarda çalışır: Dakikada 3 ila 8 metre Ürün özelliklerine ve esneme oranlarına bağlı olarak.
Temel Performans Parametreleri ve Mühendislik Uygulaması Karşılaştırması
Farklı mühendislik senaryoları, çift yönlü geogridlere önemli ölçüde değişen performans gereksinimleri getirmektedir. Aşağıdaki tablo, yaygın uygulama alanları için ürün spesifikasyon referanslarını listelemektedir:
| Uygulama Alanı | Çekme Dayanımı (kN/m) | Ağ Boyutu (mm) | Rulo Genişliği (m) | Tipik Uygulama |
|---|---|---|---|---|
| Otoyol Alt Tabanı Güçlendirmesi | 30 - 60 | 25×25 ila 40×40 | 3,9 - 5,0 | Asfalt Kaplama Yansıtıcı Çatlak Kontrolü |
| Demiryolu Balast Stabilizasyonu | 50 - 80 | 30×30 ila 50×50 | 3.9 - 5.3 | Balastlı Hat Alt Balast Takviyesi |
| Yumuşak Zemin İşlemi | 80 - 120 | 40×40 ila 65×65 | 3,9 - 6,0 | Kıyı Çamur Düzlükleri ve Bataklık Alt Tabanları |
| Şev Koruma Mühendisliği | 40 - 80 | 25×25 ila 50×50 | 3,9 - 5,0 | Dağ Şev Koruma ve İstinat Duvarı Güçlendirmesi |
| Depolama Sahasının Kapatılması | 60 - 100 | 30×30 ila 50×50 | 3.9 - 5.3 | Kapatma Kapağı Katmanı Stabilizasyonu |
Üretim Hattı Otomasyonu Yükseltmelerinden Verimlilik Kazanımı
Çağdaş çift yönlü geogrid üretim hattıs Hammadde beslemesinden bitmiş ürün sarımına kadar tam otomatik kontrol elde ettik. Geleneksel yarı otomatik ekipmanlarla karşılaştırıldığında yeni nesil üretim hatları aşağıdaki alanlarda önemli atılımlar gerçekleştirmiştir:
- Üretim verimliliği şu kadar arttı: %40 ila %60 , yıllık tek hat kapasitesine ulaşarak 3.000 ila 5.000 ton
- Ürün kalınlığı tekdüzeliği kontrol edilir ±0,05 mm çekme mukavemeti değişimi azaltılmış ±%3
- Hammadde kullanım oranı 100'ün üzerine çıktı %95 , kenar kaplama geri dönüşümü ve yeniden kullanımı aşıldığında %90
- Enerji tüketimi azaltıldı %20 ila %30 birim ürün güç tüketimi kontrol altındayken 350 ila 450 kWh/ton
- Operatör gereksinimleri azaltıldı %50 , yalnızca 2 ila 3 İzleme için vardiya başına gerekli teknisyenler
Genişliğe sahip standart bir üretim hattı almak 5 metre ve tasarım hızı 5 metre per minute örnek olarak günlük kapasitesi 7 ila 10 ton (ürün özelliklerine bağlı olarak), beş yıl önceki benzer ekipmanların neredeyse iki katı.
Kritik Kalite Kontrol Noktaları
Çevrimiçi Denetim Sistemleri
Üst düzey üretim hatları, levha kalınlığını, esneme sıcaklığını ve ızgara bütünlüğünü gerçek zamanlı olarak izlemek için lazer kalınlık ölçüm cihazları, kızılötesi sıcaklık sensörleri ve görsel denetim sistemleriyle donatılmıştır. Kalınlık sapması aşıldığında ±0,08 mm veya sıcaklık ayarlanan değerden şu kadar sapar: ±5°C , sistem otomatik olarak alarm verir ve proses parametrelerini ayarlar.
Bitmiş Ürün Muayene Standartları
Her ürün partisinden numune alınmalı ve GB/T 17689 veya ASTM D6637 standartlarına göre incelenmelidir. Denetim öğeleri şunları içerir:
- Boyuna ve enine çekme mukavemeti ve uzama testi
- Bağlantı mukavemeti testi (kavşak soyma kuvveti ulaşmalıdır ≥50N )
- Karbon siyahı içeriğinin belirlenmesi (standart gereklilik) %2 ila %3 )
- Oksidasyon İndüksiyon Süresi (OIT) testi ( ≥20 dakika )
- Boyutsal kararlılık testi ( ≤%2 termal büzülme oranı)
Endüstri Gelişim Trendleri ve Teknolojik Gelişim
Çift yönlü geogrid üretim hatları akıllı, yeşil üretim ve daha geniş genişliklere doğru gelişiyor. Mevcut endüstri teknolojik evrim özellikleri şunları içerir:
- Akıllı Kontrol: Yukarıda sabitlenen ürün yeterlilik oranları ile esneme oranları, sıcaklık ve hızın kapalı döngü düzenlemesini sağlamak için entegre PLC ve HMI kontrol sistemlerinin benimsenmesi %98
- Daha Geniş Genişlik Geliştirme: Ana üretim hattı genişlikleri gelenekselden genişledi 3,9 metre to 5,3 ila 6,0 metre inşaat derzlerinin sayısını azaltmak ve kurulum verimliliğini artırmak
- Enerji Tasarrufu ve Tüketim Azaltma: Yeni elektromanyetik indüksiyonlu ısıtma sistemleri, geleneksel rezistanslı ısıtmanın yerini alarak ön ısıtma süresini kısaltır. %30 ve enerji tüketimini azaltarak %15 ila %20
- Çok Fonksiyonlu Entegrasyon: Bazı üretim hatları, ultrasonik kaynak ve yüzey kaplama fonksiyonlarını entegre ederek kompozit geogridlerin üretimini mümkün kılıyor ve drenaj ve sızıntı önleme gibi kapsamlı uygulamalara genişliyor
Endüstri istatistiklerine göre, küresel geosentetik pazar büyüklüğünün aşılması bekleniyor 18 milyar dolar 2026 yılına kadar çift yönlü geogridlerin yaklaşık olarak %25 ila %30 . Hızlandırılmış altyapı inşaatlarının yönlendirdiği Asya-Pasifik bölgesi, çift yönlü geogrid üretim hatlarının en büyük yeni kurulum hacmine sahip bölge haline geldi ve yıllık büyüme oranını korudu. %8 ila %12 .
Tedarik ve Bakım Önerileri
Ekipman Seçiminde Önemli Noktalar
Bir satın alırken çift yönlü geogrid üretim hattı aşağıdaki teknik göstergelerin incelenmesi gerekmektedir:
- Maksimum esneme oranının hedef ürün mukavemet derecesi gereksinimlerini karşılayıp karşılamadığı
- Sıcaklık kontrol sistemi doğruluğunun dahilinde olup olmadığı ±2°C
- Kalıp değiştirme süresinin kontrol edilip edilmediği 2 saat birden fazla spesifikasyon arasında esnek geçişi desteklemek için
- Eksiksiz bir atık geri dönüşüm ve peletleme sisteminin donatılmış olup olmadığı
Günlük Bakım Önemli Noktaları
Üretim hattının uzun süreli istikrarlı çalışmasını sağlamak için aşağıdaki bakım prosedürleri önerilir:
- Kirliliklerin tıkanmasını ve eriyik kalitesini etkilemesini önlemek için ekstruder eleğini her vardiyada temizleyin
- Gerdirme silindiri yüzeyinin aşınmasını haftalık olarak kontrol edin; aşınma aşıldığında derhal onarın 0,1 mm
- Doğru tespit verilerini sağlamak için sıcaklık sensörlerini ve kalınlık göstergelerini aylık olarak kalibre edin
- Her üç ayda bir redüktör yağlama yağını değiştirin ve zincir gerginliğini kontrol edin
- Uzatma oranı kalibrasyonu ve elektrik sistemi yalıtım testi de dahil olmak üzere yıllık olarak kapsamlı bir hassas denetim gerçekleştirin
